NIST SRM 87a 硅鋁合金標樣可測定硅鋁合金中的鋁
煉鋼常用的國產硅鋁合金按硅、鋁含量不同,分為八個牌號,硅鋁合金是一種優良的復合脫氧劑,硅鋁合金密度為4.5g/cm2，比純鋁密度2.7g/cm3大,容易進入鋼水中,內部燒損少,在煉鋼過程中使用硅鋁合金比單獨使用純鋁做脫氧劑的利用率可提高一倍以上[1]。用硅鋁合金脫氧形成低熔點的產物,容易上浮到鋼液表面,可減少鋼中的夾雜物,有純凈鋼液的作用,提高鋼的質量I,因而在鋼廠得到廣泛的應用。

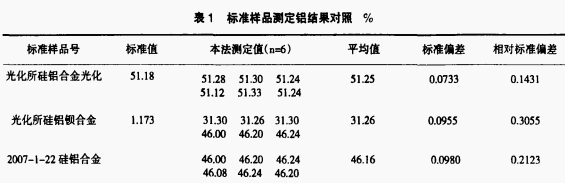

1.用硅鋁合金標樣試驗鋁結果,如表1:
2.以硝酸、氫氟酸溶解試樣后,需加高沸點的高氯酸冒煙至近干，以使試樣溶解完全并驅除盡硅和氟,否則鋁測定結果偏低。
3. 二次加高氯酸冒煙,是驅除盡杯壁上的殘余氟離子。
4.加人過量氫氧化鈉沉淀分離鐵.鈦等干擾元素后,煮沸時間不宜過長,以免嚴重侵蝕玻璃燒杯,使鋁結果偏高,以煮沸1min為佳。
5.用氫氧化鈉-氯化鈉混合液洗滌,是防止氫氧化鐵等沉淀膠化難以過濾，并易使鋁與鐵等分離完全。
6.用硫酸銅標準溶液趁熱滴定過量的 EDTA時，消耗硫酸銅標準溶液用量15-20ml為宜，滴定重點應是藍紫色為佳;加人氟化銨后,用硫酸銅標準溶液滴定釋放出的 EDTA時，滴定終點應是紫紅色突變藍色為終點,而不是藍紫紅色,否則測定鋁的結果不穩定。
7. EDTA與鋁等元素絡合，加入氟化銨取代解蔽EDTA-Al時,加熱煮沸時間至少保持3min,否則鋁測定結果偏低。
東莞市百順生物科技有限公司是NIST的代理商，專業代理NIST SRM 87a 硅鋁合金標樣 。
NIST( 美國國家標準和技術研究院) 是美國商 務部所屬的聯邦研究機構, 集科研、計量、標準化、 技術創新為一體, 并根據國會授權制定事關國家重 大利益的標準, 負責協調聯邦機構標準和私有部門 的標準及合格評定程序, 參與自愿性標準化活動。 NIST 擁有強大的科研能力, 可為各類標準的制定 提供大量科學研究成果和試驗數據, 因此 NIST 在 美國標準化領域擁有顯著地位。
陳經理（銷售）
